• 在材料測試方面,有時是UV墨和塑膠材料的結合及變化,也就是剛噴上塑膠材質後,一時間仍然很平整,但經過數天後,在噴有滿版UV厚墨處的塑膠產生收縮,形成鼓起的白色部份,收縮往後退的黑色、有色部份,現場也有這種不合適的塑料媒材噴UV墨的變化展示,這都會在很多情況下發生問題。在不平的曲折面做黏貼,由於UV噴墨的硬質墨會因曲折角度太大而產生龜裂情況。有的和噴墨無關,而是噴墨之後加上一層覆膜上光膠模的脫層、破洞,這也是實驗室要分辨、解決的工作之一。

      而最為重要的耐磨擦、耐刮試驗,大師於現場出動全套設備,在硬質材料上做CMYK四色墨的耐磨擦試驗,這個十分嚴苛的試驗有特製的括刀,具有幾支平行刮刃崁在刀具上,有指定黏性膠帶以及數公斤重壓輪。大師先在各色硬質材料樣品上的噴墨處,用多刃刮刀直向、橫向各刮兩次,再用黏膠貼於剛才的刮痕處,因有多處不同切斷的刮刀痕,所以UV墨是以獨立的小方塊黏附在硬質基材上,用膠帶測試也是小面積附著力,而非一大片的噴墨附著。為了公平起見用數公斤的滾輪在膠帶背面加壓,使膠帶有很合適的力量去貼合,然後再用力撕下貼在UV噴墨層上的膠帶,檢視UV噴墨層上受破壞的情況,這個實驗十分實務而有用,可知道噴於媒材表面的UV噴墨固化及黏著力是否可靠,若兩者不能有效結合,很顯然在使用下會剝落。在未參觀大師作品及機器介紹,就讓我們體驗他對墨水和媒材的應用及抗性實驗,當中有更多的測試項目要做,但也要有更多的設備及人手,相信墨水製造部門,在耐光性及耐候性的測試上也做過不少測試。

      西方的POP、海報製作,在用色及設計上很前衛大膽,有些噴墨是用在燈箱廣告片上,使用雙面噴墨在壓克力片上噴列正面(正向文字),再於背面噴白墨打底後再噴列反像彩色印紋,兩面的印紋必須對得很正確,在透光下背面的列印可以增加彩色的濃度,反之在白天不開燈下,就利用背面先噴列的白墨底做反光作用顯示正面的彩圖,以前很多使用網版印刷的大尺寸海報,不論是紙面或透光的燈箱片,現在皆可使用UV噴墨在各種材質上噴列,由於噴墨的出現,目前小量的海報、燈箱片都轉到噴墨上居多,因為歐洲的語文版本多,噴墨的可變印紋較有利,而中大批量也有使用如1850mm或2050mm寬幅的巨型平版印刷機印刷,但平印的耐光時效只有20、30天而已,噴墨則更長久。

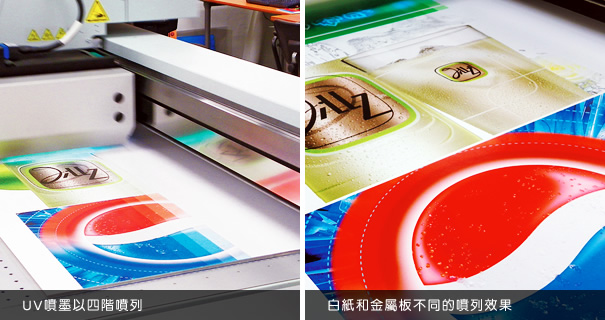

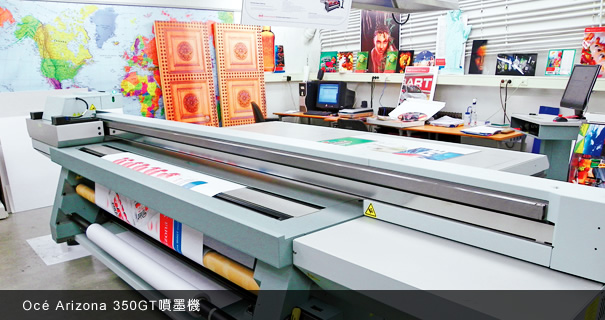

      現場的Arizona 350 GT噴墨機可列印寬幅達到3.5米寬、長度2.5米或4.5米,有不同解析做噴墨列印,一般以4次噴列做高解析逐步性的噴列重疊成像,在解析度上較高而濃度上也較大,由於媒材吸附在台板上其尺寸位置安定性高,才能做為Oce重疊點的噴列,不像FM點有耗墨大、粗化感覺,這是目前很少有人擁有的科技。

      Oce的噴墨頭具有7pl到42pl有很大幅度的墨滴尺寸變化能力,這種壓電式噴墨技術奠定了Arizona高速噴墨的一個很大因素,因為使用固定噴墨點噴列,一般600dpi的墨滴,人類看不見墨滴存在,但在FM亂數排列中都可看到墨滴產生畫面的「粗化」現象,如在光部2%和暗部100%網點,所需求的墨量相差50倍之外,因此在固定墨點的噴列,為滿足滿版有足夠墨滴排列表現,也只有「慢速」移動才能產生足夠的列印墨色效果,也減緩列印速度。而Arizona的墨點四色重疊規則排列法,比一般四色印刷更平順,只要300dpi即可非常柔順,加上可變墨點支援墨頭,在高速移動下光部是用極小7pl的墨點分佈,而滿版、暗部則用大墨點噴列,即使高速移動下,滿版墨水積累夠多,色彩濃度也能滿足需求,這樣的科技搭配下,一張菊全張在兩、三分鐘內即可噴列完成,而且四次噴列會比高速兩次的慢,但色彩及解析力則比兩次噴列要高一些達1400dpi,而Arizona 350 GT的2次噴列也達到某一個影像水平的程度。在這裡看到有紙張海報、塑膠板、帆布展示用、塑膠布、壓克力、紙板、瓦楞紙等噴列,卻沒有厚材噴列。像門板的噴列也在大尺寸的瓦楞紙板上,其實立體材料的加工也具有某種程度的高附加值,但這裡沒有展示。這部Arizona 350 GT也有附件可做長捲紙張及塑膠布的噴列,溶劑型噴墨在國外已很少人使用,高品質而高單價的UV墨噴列已十分普遍,而且UV墨的耐光性也比溶劑噴墨好,在噴頭兩側各有一具UV燈做剛噴列的噴墨固化工作。

      在這樣大尺寸的噴墨機也有很好的檔案接收、流程處理,到噴列解譯RIP的軟體資訊系統,顯示在Barco大型Monitor屏幕上,並傳到噴墨機的控制台上做影像輸出列印工作。較為特別的是在這個研究室裡,也有其他廠牌的UV噴墨機做各種測試,這種研究上的比對才能知道競爭對手的長處和短處,達到知己知彼的目的,Oce Arizona 350 GT的品質不能講100%相片品質,而是類似相片品質,因為速度和品質也一定要有某種程度的妥協,這是大尺寸噴墨機市場定位在質和量的平衡之工作。

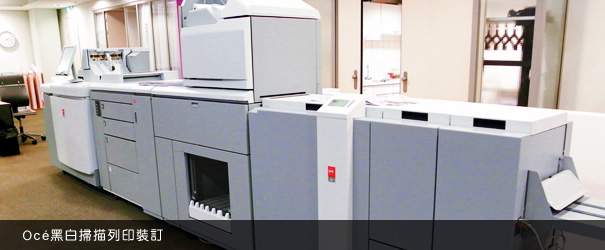

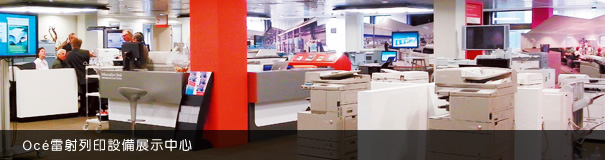

      參觀完噴墨列印機的實驗之後,回到Oce總公司大廳邊上的展示中心,這裡不全然是Oce設備,有一部份是現在的母公司Canon佳能的產品。Oce本身高速捲對捲Color Stream 10000、Jet Stream 2200、3800等高速機種並未有展示。Oce的高速雙面黑白列印機Vario Print 6320,是一部很具有特色的高速黑白碳粉列印機,採用兩面兩組成像及轉寫帶,紙張是通過兩邊轉寫帶的相互壓擠而轉寫碳粉的,由於同步轉寫又未經加熱固化才列印另一面,所以兩面套對性很好,加上使用轉寫帶的移轉下,對粗糙及壓紋紙張很好用,不像使用硬質OPC筒直接轉移碳粉,對於粗糙及壓紋紙比較無法順利移轉。

      新一代VP列印速度達每分鐘、每面175張高水準,比原來VP 6250快很多。這裡有不少人在學習,包括Oce自己派駐在外的員工訓練、使用客戶的訓練、由新夥伴Canon公司來的人員訓練。反過來Oce也擔負起Canon在歐洲及世界其他地方的行銷工作,因此Canon也派人來教導。Canon的Image Runner列印機包括黑白、彩色的IP CT+、IPC 6010 VP機,完全和姊妹機Image Press C 7010 VP一樣,只是C 6010每分可列彩色60頁A4工作,而C 7010 VP則達每分鐘70張的A4列印能力,在品質上兩者都一樣的好,且具有六、七種以上供紙匣,列印後的裝訂及裁切連線加工。而Oce在影像掃描接收設備、影像檔案處理,使用Prisma的處理軟體,具有很高的效率和影像品質。

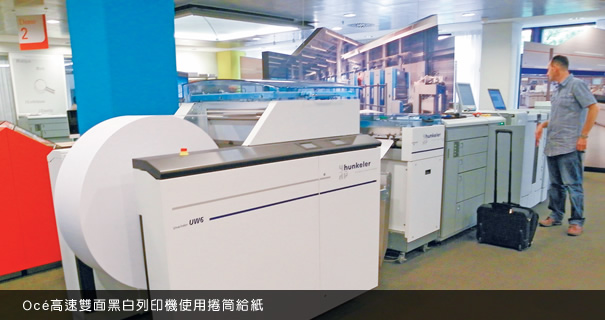

      在大工程圖輸出機TDS的列印寬幅在1,200mm左右,在後端加裝了完成噴列圖的摺疊程序,可大幅減少人工摺圖的時間。而使用新一代固態噴墨材料的TDS 800,也是Oce另一種創新,不用任何乾燥設備,也沒有水墨的毛細管現象,紙張圖樣不會因為水份而伸縮變形脫色,因為墨水為加熱熔解才噴列比較不怕水份。這種墨球叫做Crystal Point,比水性墨更安定是列印工程圖的利器。其他也有不少列印設備,如C 900七色彩色列印機,Oce的黑白列印機加上分冊機,VP 6320機也安裝了瑞士Hunkeler的捲筒紙切單張供紙器,以加速供紙的能力。在參訪中也體認到時代的改變,Oce公司整體的科技能力,在工程圖除一般水性噴墨之外,又有Crystal Point的熱熔墨的供應,改變工程圖的新列印方式。在色粉列印使用LED成像,如CS-10000型的高速電子色粉成像,在電子成像OPC科技、色粉科技及四色之外,七色的成像科技領先。而Jet Stream的速度十分驚人的產能,充份顯示研發的成果,他們希望做列印設備第一品牌而努力。

      在拜訪之後,一行人再度往北行,在傍晚時分來到阿姆斯特丹,在這個鑽石和運河之都過夜,可以看很多運河和貿易的軌跡,同時也參訪梵谷這一位傳奇藝術家的收藏博物館。
